Migrace dat do nového ISKN
RNDr. Rudolf Richter, CSc., BERIT, a.s.

Základní rysy nového ISKN
            Projekt nového ISKN je realizován od roku 1997 pod systémovou integrací firmy APP, s.r.o., firmami BERIT, EDS, PVT a TERIS. Naše firma - firma BERIT, a.s. - se podílí na návrhu nového ISKN, odpovídá za tu část ISKN, která pracuje s geodetickými daty a za projekt migrace dat do nového ISKN.
            Všechna (popisná i geodetická) data katastru jsou uložena v homogenním prostředí - v datovém modelu databáze ORACLE (verze 8.0), geodetická data jsou uložena v ORACLE SDO - spatial data option (SC - spatial cartridge). Návrh nového ISKN vychází ze základního požadavku integrace popisných a geodetických údajů o katastru. V novém systému tedy platí toto pravidlo: pokud dojde k aktualizaci popisných údajů, kterou se mění, vznikají nebo zanikají prvky katastru zobrazitelné v mapě a existuje-li digitální mapa v daném katastrálním území, musí zároveň dojít k odpovídající změně geodetických údajů, konkrétně k promítnutí potvrzeného geometrického plánu do mapy - teprve poté je ukončeno řízení vkladu nebo záznamu do katastru. Aktualizace popisných a geodetických dat probíhá v rámci dlouhé (optimistické) transakce - tímto přístupem je zaručena konzistence obou typů dat.
            Všechna data katastru (popisná i geodetická) se mohou vyskytnout ve třech časových obdobích - každá z tabulek, která obsahuje entity popisující předmět katastru, má tedy tři verze: budoucnost, přítomnost a minulost.
            Funkční model nového ISKN je vymezen těmito skupinami funkcí:

            Originálně jsou řešeny skupiny funkcí, které souvisejí s přípravou aktualizace a s vlastní aktualizací: aktulizace je prováděna dlouhou optimistickou transakcí, takže může současně probíhat několik změnových řízení nad jednou nemovitostí (například oddělení dvou různých parcel z jedné parcely ve dvou různých vkladech: obě změnová řízení jsou úspěšně ukončena, pokud nedojde ke kolizi).

Projekt migrace dat a přechodu na nový systém
            Důležitou etapou projektu ISKN je etapa přechodu na nový systém, jejíž součástí je migrace dat. Projekt migrace dat a přechodu na nový systém se skládá z těchto kroků:

            Správa popisných dat katastru nemovitostí je v současné době podporována aplikacemi, které jsou vyvinuty v prostředí dBase IV, správa geodetických dat je prováděna aplikací v prostředí MicroStation. Oba systémy nejsou propojeny, konzistence dat je zajištěna spouštěním dávkových kontrol a ošetřováním chyb. Data v souborech DBF, zejména tzv. doplňkové údaje, nejsou příliš kvalitní, neboť vazby mezi údaji jsou realizovány pouze funkčně - funkcemi programového vybavení, které se v průběhu existence stávajícího informačního systému mohutně doplňovalo a vyvíjelo.

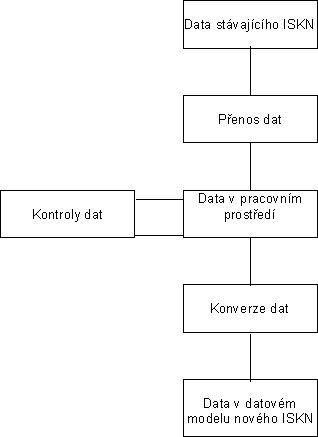

            Proces migrace dat lze znázornit tímto diagramem datových toků:


            Vstupy do migrace jsou data stávajícího ISKN (údaje SPE, SPI a SGI), číselníky nového ISKN a převodníky mezi stávajícími číselníky a číselníky nového ISKN. Data stávajícího systému jsou do migrace předávána v přesně vymezeném datovém rozhraní. Popisná data stávajícího systému jsou předávána v souborech DBF, digitální katastrální mapa (DKM) ve výměnném formátu DKM, souřadnice podrobných bodů (RES) v textových souborech a geodetické údaje o bodových polích ve formátu DGN. Procesy migrace jsou řízeny tzv. plánem migrace - textovým souborem, který vznikne v úvodních krocích migrace analýzou obsahu datového rozhraní.
            Funkcí Přenos dat jsou data z rozhraní přenesena do pracovního prostředí: u popisných dat se jedná o tabulky databáze ORACLE, geodetická data jsou přenesena do prostředí MicroStation - do souborů DGN.
            Při Kontrolách dat se kontrolují jednak vlastnosti samotných popisných a geodetických dat, jednak vazby mezi těmito typy dat. Kontroly byly definovány při analýze migrace a jsou navrženy tak, aby bylo možné data konvertovat do datového modelu nového ISKN a aby splnila pravidla (business rules), která jsou na data kladena v novém systému. Výsledkem kontrol jsou chyby čtyř typů závažnosti, při jednom z nich dochází k přesně definovaným změnám dat. Pokud se vyskytnou chyby nejvyšší závažnosti, je migrace neúspěšně ukončena a pracoviště musí data ve stávajícím systému opravit.
            Pokud kontroly proběhnou úspěšně - bez chyb nejvyšší závažnosti, může dojít ke Konverzi dat, tedy k převodu dat z pracovního prostředí do datového modelu nového ISKN.
            Přechod na nový systém je popsán ve Scénáři přechodu na nový systém. Bude realizován na každém lokálním pracovišti, vlastní migrace dat bude probíhat až na výjimky nejvýše jeden týden na každém ze 113 pracovišť, přechod všech pracovišť na nový systém se uskuteční za čtyři měsíce.

RNDr. Rudolf Richter, CSc.
BERIT, a.s.
