Digitální informační modelování staveb (BIM) mění zásadním způsobem pracovní postupy v plánování, navrhování, výstavbě a správě budov, infrastruktury a technického vybavení. Od roku 2022 by v České republice měla být v provozu celostátní koncepce BIM, která u nadlimitních veřejných zakázek počítá s plnohodnotnou prací jen pomocí BIM.
Japonská firma Topcon, producent totálních stanic, GNSS přijímačů, polních počítačů, kontrolérů, laserových skenerů a dalších speciálních přístrojů pro vytyčování na stavbách proto svůj software Magnet Field v nové verzi vybavila možností importu BIM modelu v mezinárodně uznávaném výměnném (přenosovém) formátu IFC. Datových formátů, se kterými Magnet Field pracuje, je více než padesát, včetně DGN od Bentley Systems, DWG a DXF od Autodesku, shapefily SHP od Esri nebo LandXML.
BIM řešení od společnosti Topcon mají pomáhat geodetům provádět na stavbě rychlé vytyčení objektů přímo z projektu a zároveň rychle a v jednom modelu kontrolovat výstavbu. Po dokončení vytyčovacích prací v terénu můžete totiž do BIM modelu stavby rovnou zanést změřená data skutečného provedení stavby.
Magnet Field 6
Software Magnet Field ve verzi 6 je nainstalován na některém z polních počítačů, například FC-6000 (nebo předchozí model FC-5000) a ve spojení s robotickou totální stanicí nebo s jakoukoliv jinou totální stanicí značky Topcon umožňuje pracovat s 3D modelem BIM přímo v terénu.

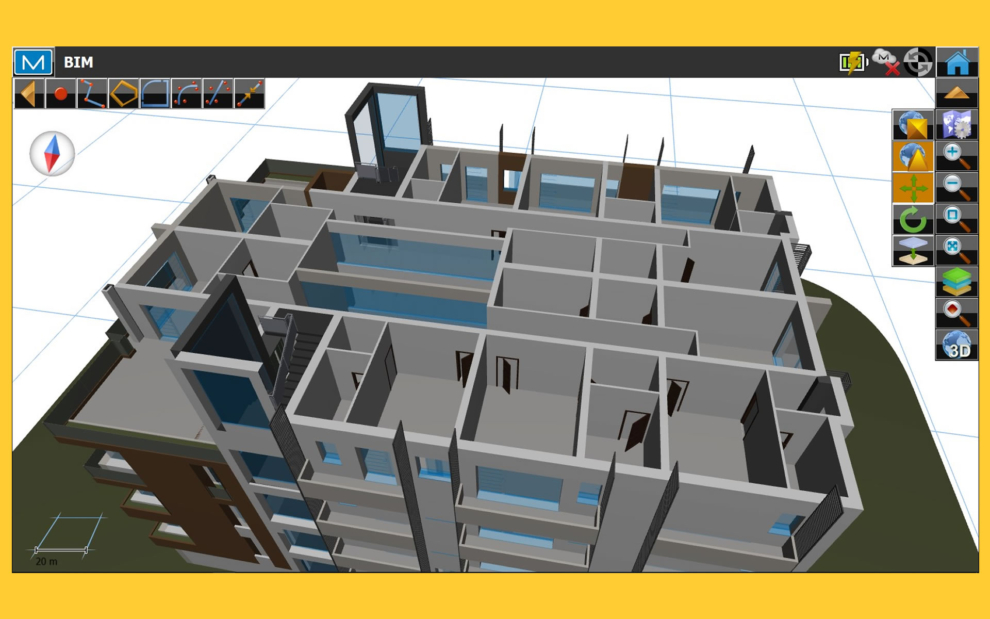

Hlavním smyslem použití BIM 3D modelu v programu Magnet Field je možnost vytyčování jednotlivých stavebních prvků ve všech etapách výstavby z jednoho aktuálního modelu. Software umí v modelu přepínat, lze si vybrat a následně vytyčit složité interiérové konstrukce, případně umístit prvky technického zařízení budovy.
Díky softwaru Magnet Field se tak geodeti mohou v podstatě stát nedílnou součástí týmu investorů, projektantů a stavařů, kteří svoje stavební projekty již realizují dle metody BIM.
Ukázky práce s BIM v programu Magnet Field

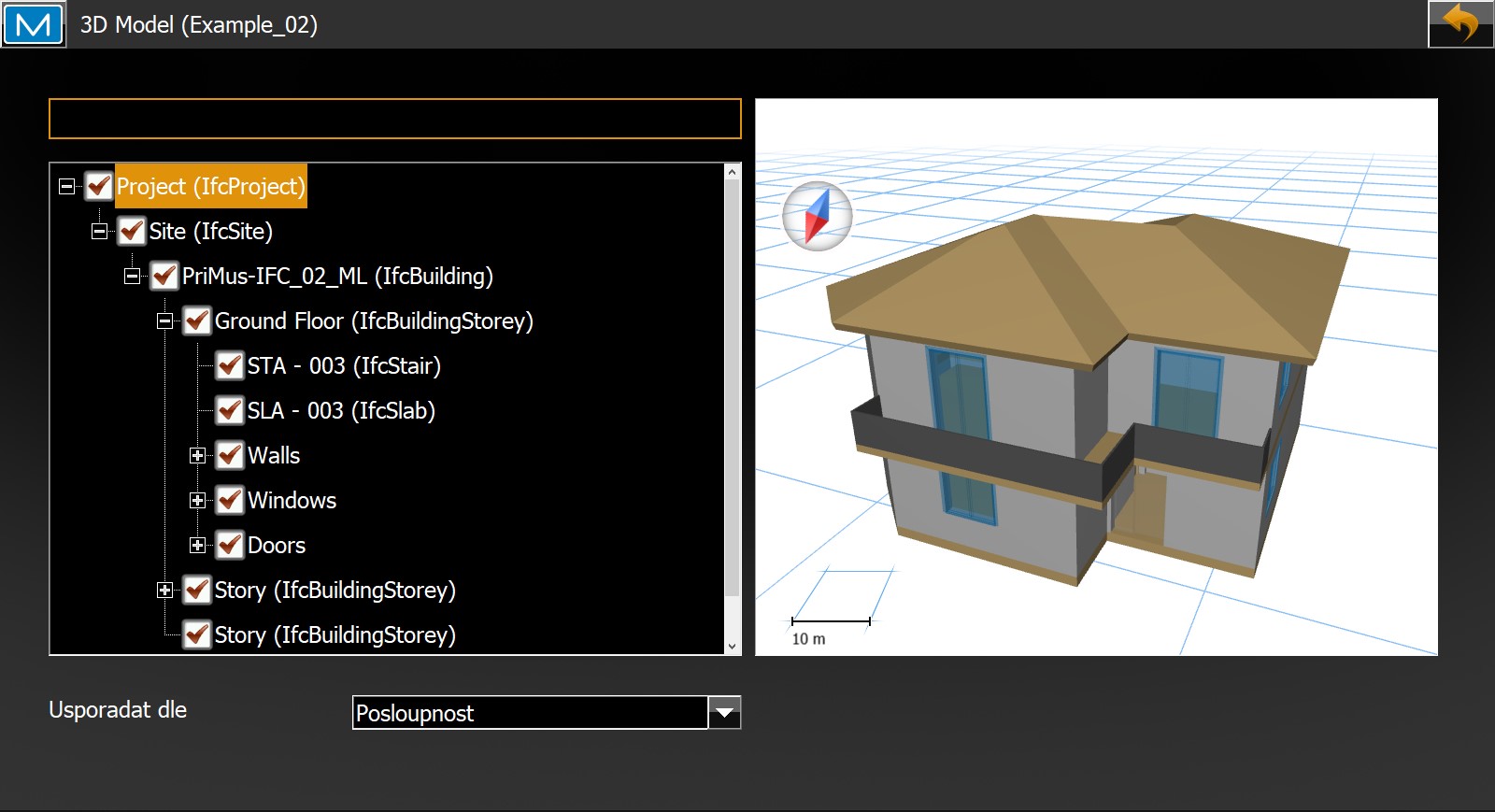

Volba Editace 3D modelu umožňuje výběr patra, ve kterém chcete pracovat (vytyčovat).

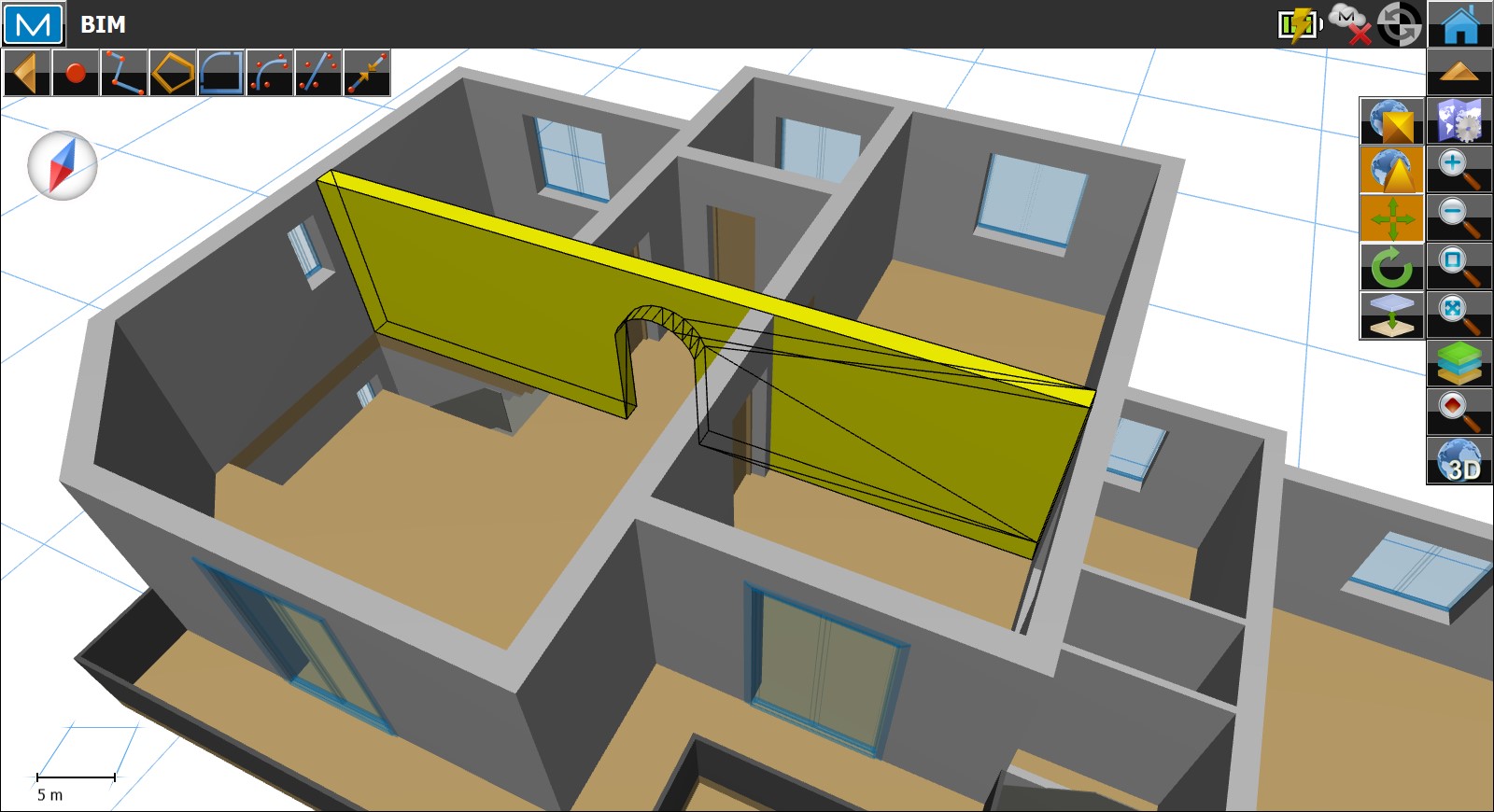

V zobrazení Mapa může uživatel zvětšovat, otáčet a měnit pohledy na model pro nejlepší zobrazení vybraných prvků.

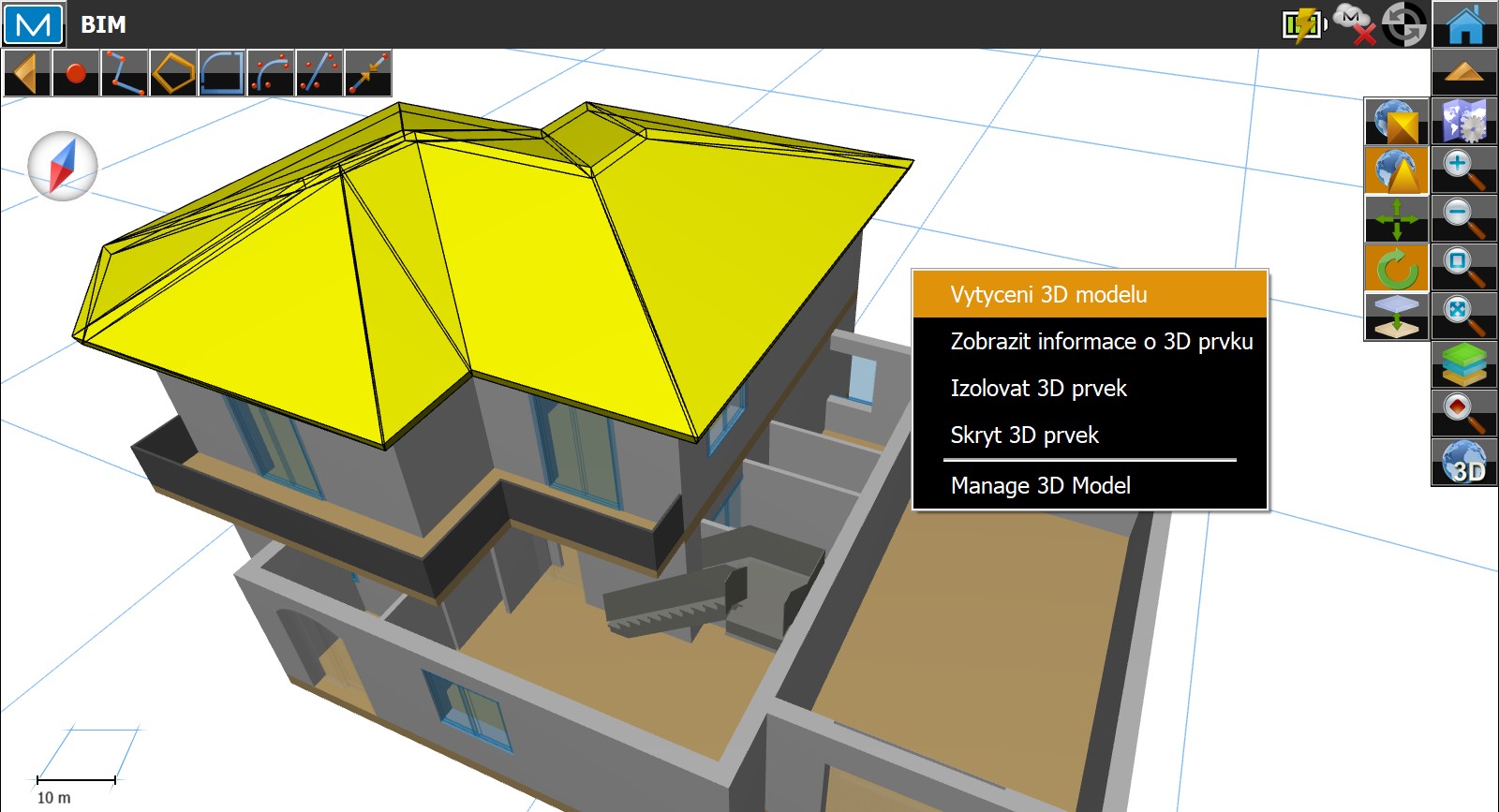

Po výběru prvku je možné zobrazit si další nabídku pro práci s tímto prvkem.
Kde pořídit software Magnet Field
Pro používání softwaru budete samozřejmě potřebovat také polní počítač (kontrolér) a další techniku (totální stanici, GNSS přijímač, laserový skener), které japonská firma Topcon produkuje.
V České republice je Topcon zastupován firmou Topgeosys, na Slovensku je distributorem značky Topcon firma Surveye.
